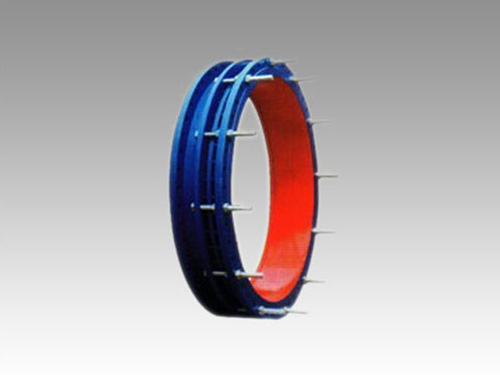

伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位,確保管道的運行。主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形量。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
5. 如選用其它規格可另行定做生產。
SSQP兩端法蘭限位壓盤式伸縮器的適用范圍與用途：
適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝�？沙惺芄芫�的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
技術參數：
| DN | 標準型 | 法蘭連接尺寸 | 限位螺栓 | |||||
| 毫米 | 英寸 |
長度 mm Lmax |
最小長度 mm Lmax |
安裝長度 mm L |
D1 | n-d | n-m | z-m |
| 32 | 1.25 | 130 | 100 | 115 | 100 | 4-18 | 4-16 | 2-16 |
| 40 | 1.5 | 165 | 130 | 145 | 115 | 4-18 | 4-16 | 2-16 |
| 50 | 2 | 170 | 139 | 155 | 125 | 4-18 | 4-16 | 2-16 |
| 65 | 2.5 | 187 | 153 | 170 | 145 | 4-18 | 4-16 | 2-16 |
| 80 | 3 | 208 | 164 | 180 | 160 | 4-18 | 4-16 | 2-16 |
| 100 | 4 | 221 | 179 | 200 | 180 | 8-18 | 8-16 | 2-16 |
| 125 | 5 | 237 | 192 | 215 | 210 | 8-18 | 8-16 | 2-16 |
| 150 | 6 | 260 | 210 | 235 | 240 | 8-23 | 8-20 | 2-20 |
| 200 | 8 | 275 | 224 | 250 | 295 | 8-23 | 8-20 | 2-20 |
| 250 | 10 | 238 | 265 | 350 | 12-23 | 12-20 | 3-20 | |
| 300 | 12 | 308 | 255 | 280 | 400 | 12-23 | 12-20 | 3-20 |
| 350 | 14 | 328 | 272 | 300 | 460 | 16-23 | 16-20 | 4-20 |
| 400 | 16 | 345 | 286 | 315 | 515 | 16-25 | 16-22 | 4-22 |
| 450 | 18 | 362 | 298 | 330 | 565 | 20-25 | 20-22 | 5-22 |
| 500 | 20 | 380 | 312 | 345 | 620 | 20-25 | 20-22 | 5-22 |
| 600 | 24 | 398 | 322 | 360 | 725 | 20-30 | 20-27 | 5-27 |
| 700 | 28 | 420 | 341 | 380 | 840 | 24-30 | 24-27 | 6-27 |
| 800 | 32 | 440 | 358 | 400 | 950 | 28-34 | 24-30 | 6-30 |
| 900 | 36 | 470 | 384 | 425 | 1050 | 24-34 | 28-30 | 7-30 |
| 1000 | 40 | 498 | 410 | 450 | 1160 | 28-34 | 28-30 | 7-30 |
| 1200 | 48 | 530 | 440 | 485 | 1380 | 32-41 | 32-36 | 8-36 |
| 1400 | 56 | 560 | 460 | 510 | 1590 | 36-48 | 36-42 | 9-42 |
| 1600 | 64 | 580 | 480 | 530 | 1820 | 40-54 | 40-48 | 10-48 |
| 1800 | 72 | 620 | 509 | 560 | 2020 | 44-54 | 44-48 | 11-48 |
| 2000 | 80 | 680 | 500 | 590 | 2230 | 46-54 | 46-48 | 12-48 |
| 2200 | 88 | 720 | 540 | 630 | 2390 | 52-48 | 52-42 | 13-42 |
| 2400 | 96 | 740 | 580 | 660 | 2600 | 56-48 | 56-42 | 14-42 |
| 2600 | 104 | 780 | 600 | 690 | 2810 | 60-54 | 60-48 | 15-48 |
| 2800 | 112 | 810 | 620 | 715 | 3020 | 64-54 | 64-48 | 16-48 |
| 3000 | 120 | 840 | 640 | 740 | 3220 | 68-54 | 68-48 | 17-48 |
SSQP兩端法蘭限位壓盤式伸縮器安裝使用時的注意事項：
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、伸縮器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
